低壓配電柜采用母線槽作為進線連接。根據相關規范的要求，全絕緣銅管母線母線的布置大致可分為：水平布置和引下線布置兩種，根據低壓配電柜和廠家的不同類型。從柜體正面看，橫向排列從前到后依次為N、L3、L2、L1。引下線從左到右排列為L(zhǎng)I、L2、L3、N。

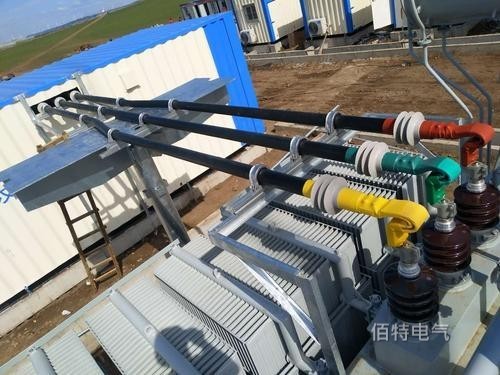

　　眾所周知，低壓套管在變壓器的布置順序?yàn)镹、L1、L2、L3，變壓器按照設計要求安裝在變壓器室內，一般高壓側向內，低壓側向外。當?shù)蛪号潆姽竦倪M(jìn)線母線水平布置時，全絕緣銅管母線母線槽與變壓器，之間無需換向，只需增加過渡片即可。但是，當?shù)蛪号潆姽竦倪M(jìn)線母線采用引下線方式布置時，母線槽不能直接作為低壓配電柜的進線母線連接變壓器和低壓配電柜，所以只能通過換向方式連接母線槽。
　　可以通過全絕緣銅管母線槽換向段連接，也可以通過進線輔助箱連接，可以安裝在機柜頂部。通過箱內母線換位，母線槽兩端的設備可以正確同相連接。
　　采用高絕緣、耐電弧、阻燃的強度絕緣板作為連接附件，用帶絕緣套的螺栓緊固。根據規范，的要求，為了滿足母線的搭接面積，螺栓孔和螺栓之間的間隙更小，由于母線槽螺栓增加了絕緣套，間隙更窄。

　　因此，在連接兩個全絕緣銅管母線母線槽的主母線時，兩個母線槽的軸線應嚴格保持在一條中xin線上，兩個母線槽的母線槽與絕緣板的螺栓孔應完全對齊。擰緊螺栓時，應依次均勻涂抹每個螺栓。目的是防止螺栓上的絕緣套在安裝過程中因剪切力的作用而損壞。

　　母線槽下方由槽鋼支架支撐，母線槽以圓鋼為箍固定在槽鋼支架上。槽鋼支架的兩端通過螺栓與變壓器房間兩側墻上的預埋件連接。
　　母線槽一般設計在室內使用，空氣中的濕度不會影響母線槽的運行。但是母線槽在使用時，水的存在必然會導致絕緣降低，長期運行會造成短路，燒壞母線槽。
　　因此，有必要對可能導致全絕緣銅管母線母線槽進水的安裝方式采取必要的保護措施。例如，當母線槽穿過擁抱地板時，由于生產或屋頂泄漏等各種原因效應，地板水會積聚，并沿著穿過地板的母線槽向下泄漏，導致水進入母線槽并降低母線槽的絕緣。
